Không ít doanh nghiệp gặp tình trạng mạng chậm, chập chờn hoặc mất kết nối dù đã đầu tư thiết bị tốt. Điều này thường khiến nhiều người nghĩ rằng vấn đề nằm ở đường truyền hoặc router. Tuy nhiên, thực tế cho thấy nguyên nhân cốt lõi lại nằm ở hệ thống đi dây mạng ngay từ ban đầu. Khi không tuân thủ đúng tiêu chuẩn đi dây mạng LAN trong văn phòng, toàn bộ hệ thống sẽ trở nên thiếu ổn định, khó kiểm soát và gần như không thể mở rộng khi doanh nghiệp phát triển. Đây là lỗi phổ biến nhưng thường bị bỏ qua trong quá trình thiết kế và thi công.
1. Vì sao hệ thống mạng văn phòng dễ gặp vấn đề từ khâu đi dây?
Khác với mạng gia đình, mạng văn phòng phải phục vụ số lượng lớn thiết bị cùng lúc, từ máy tính, máy in đến hệ thống camera, server hay các phần mềm nội bộ. Điều này đòi hỏi hạ tầng mạng phải được thiết kế bài bản ngay từ đầu, thay vì thi công theo kiểu “kéo dây cho đủ dùng”.
Một sai lầm phổ biến là không có bản thiết kế nội thất văn phòng tổng thể. Dây mạng được đi theo tiến độ thi công nội thất, dẫn đến tình trạng chồng chéo, thiếu logic và rất khó quản lý về sau. Khi cần sửa chữa hoặc nâng cấp, việc xác định vị trí dây gần như trở thành một bài toán phức tạp.
Ngoài ra, nhiều đơn vị vẫn sử dụng vật tư hoặc phương pháp thi công cũ, không còn phù hợp với nhu cầu tốc độ cao hiện nay. Điều này khiến hệ thống nhanh chóng trở nên lỗi thời, dù mới đưa vào sử dụng.
2. Tiêu chuẩn đi dây mạng LAN trong văn phòng
2.1. Bộ tiêu chuẩn nền tảng bắt buộc
TIA/EIA (Mỹ): TIA/EIA-568 là tiêu chuẩn cốt lõi về hệ thống cáp cấu trúc (Structured Cabling). Quy định:
- Loại cáp sử dụng (Cat5e, Cat6, Cat6A…)
- Cách đấu nối (T568A / T568B)
- Khoảng cách tối đa
- Phân tầng hệ thống mạng
ISO/IEC: ISO/IEC 11801 là tiêu chuẩn được áp dụng toàn cầu, tương đương TIA nhưng chi tiết hơn về:
- Phân loại môi trường văn phòng
- Hiệu suất truyền dẫn
- Thiết kế hệ thống tổng thể
BICSI: Bộ guideline thi công thực tế, rất sát với công trình (thi công, đi ống, bố trí tủ rack…)
Ở Việt Nam: thường kết hợp TIA + kinh nghiệm thi công thực tế theo BICSI
Xem thêm: Thiết kế văn phòng Dbacoustic 100m2 tại Phú Diễn Hà Nội: Nâng tầm thương hiệu

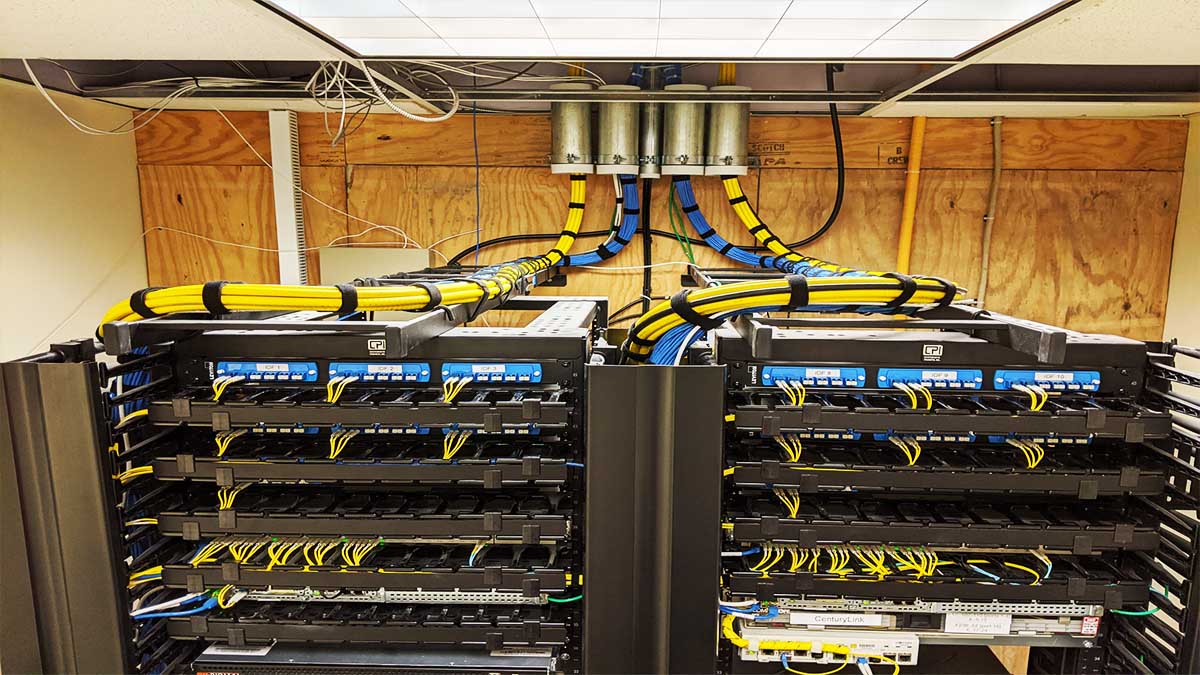

2.2. Cấu trúc hệ thống mạng chuẩn
Một hệ thống LAN chuẩn không đi dây tự phát, mà phải chia thành 6 phân hệ:
- 1. Entrance Facility (điểm vào mạng): Nơi tiếp nhận Internet từ ISP
- 2. Equipment Room (phòng thiết bị): Đặt server, core switch
- 3. Telecommunications Room (tủ mạng tầng): Tủ rack từng tầng
- 4. Backbone Cabling (trục đứng): Kết nối giữa các tầng, thường dùng cáp quang
- 5. Horizontal Cabling (cáp ngang): Từ tủ tầng → ổ cắm người dùng
- 6. Work Area (khu làm việc): Ổ cắm mạng, patch cord
Đây là nguyên tắc cực kỳ quan trọng, giúp dễ bảo trì, không làm rối hệ thống và mở rộng dễ dàng hơn.
2.3. Tiêu chuẩn về loại cáp mạng
Có 3 loại lựa chọn phổ biến là:
- Cat5e: tối đa 1Gbps (đã lỗi thời dần)
- Cat6: 1Gbps – 10Gbps (chuẩn văn phòng hiện nay)
- Cat6A: ổn định 10Gbps (văn phòng cao cấp)
Vì thế, khuyến nghị thực tế dành cho văn phòng:
- Văn phòng bình thường: Cat6
- Văn phòng nhiều thiết bị, server: Cat6A
2.4. Tiêu chuẩn về khoảng cách
Tổng chiều dài 1 line ≤ 100m:
-
-
- 90m dây âm tường
- 10m dây patch cord
-
Nếu vượt: Phải dùng switch trung gian hoặc cáp quang
2.5. Tiêu chuẩn đi dây mạng LAN
Khi đi dây mạng Lan, hãy nhớ 5 nguyên tắc vàng này:
- 1. Không đi chung với dây điện: Khoảng cách tối thiểu song song ≥ 20–30cm, cắt ngang vuông góc 90°
- 2. Bán kính uốn cong ≥ 4 lần đường kính dây
- 3. Không kéo căng dây: Lực kéo tối đa ~110N
- 4. Không nối dây giữa chừng: Dây LAN chuẩn = 1 line liền mạch
- 5. Đi trong ống hoặc máng cáp riêng: Ống PVC / ống ruột gà / thang máng cáp

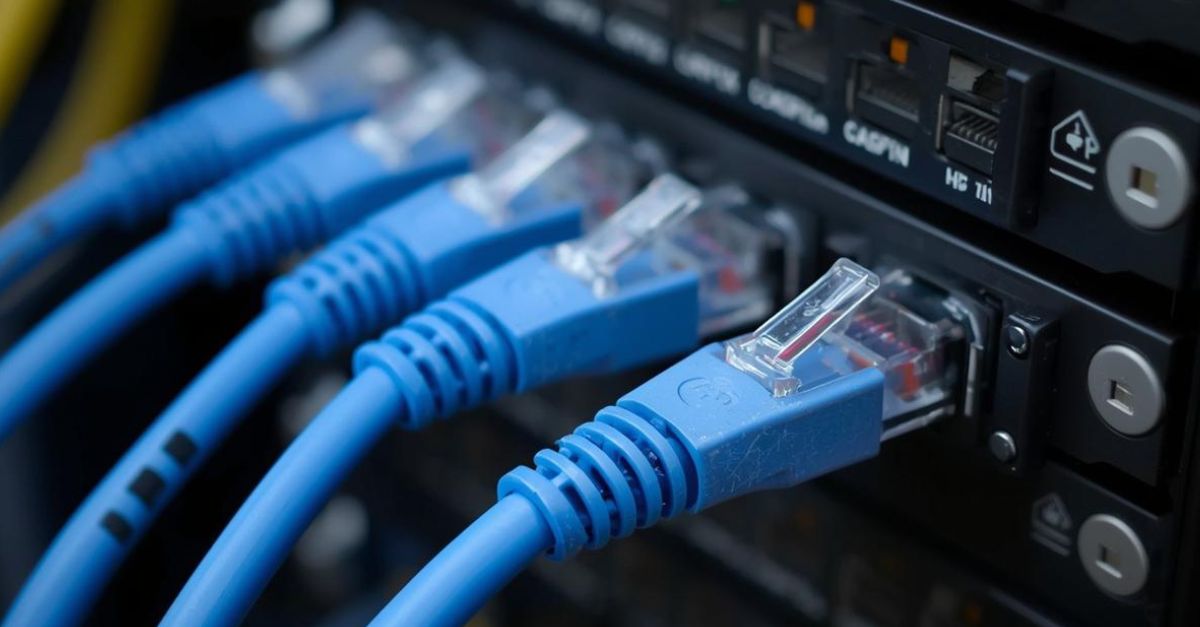

2.6. Tiêu chuẩn đấu nối (RJ45)
Có 2 chuẩn:
- T568A
- T568B (phổ biến tại Việt Nam)
Nhưng điều quan trọng là 1 hệ thống phải dùng đồng nhất 1 chuẩn.
2.7. Tiêu chuẩn ổ cắm và patch panel
Sử dụng keystone jack chuẩn, patch panel trong tủ rack. Không bấm đầu RJ45 trực tiếp ra tường
Điều này sẽ mang lại lợi ích:
- Dễ thay thế
- Gọn gàng chuyên nghiệp
- Test hệ thống dễ
2.8. Tiêu chuẩn tiếp địa & chống nhiễu
Tủ rack phải nối đất, dùng cáp FTP/STP nếu môi trường nhiễu cao. Và tránh:
- Đi gần thang máy
- Máy phát điện
- Biến áp
2.9. Tiêu chuẩn kiểm tra & nghiệm thu
Sau khi thi công phải test bằng máy:
- Fluke test (chuẩn công nghiệp)
- Kiểm tra: Suy hao (attenuation), nhiễu (NEXT), độ dài dây
Không test bằng hệ thống tiềm ẩn lỗi rất cao.
3. Những lỗi kỹ thuật nhỏ nhưng gây ảnh hưởng lớn đến hệ thống mạng
Đây là phần “kinh nghiệm công trường”:
- Không đánh số dây → bảo trì ác mộng
- Không dự phòng line → nâng cấp phải đục phá
- Tủ rack quá nhỏ → không đủ thiết bị
- Không tách VLAN từ đầu → mạng chậm sau này
- Đi dây mạng chung máng điện → lỗi cực phổ biến
Xem thêm: Thiết kế nội thất văn phòng 230m2 tại Hoàn Kiếm
